++ Produktneuheit ++

PLASMA SPECTRAL™ CPC Röhrenkollektoren

Unübertroffen in Verbindung von:

  • LEISTUNG
  • QUALITÄT
  • PREIS

Leistungsvergleich von Röhrenkollektoren.....

hier klicken

++ Neu ++

Die ertragsbezogene Bafa Förderung in Deutschland von Solarkollektoren ab einer Bruttofläche von 20m²- 100m² ist da !

Vakuum Solarkollektoren - Die CPC Vakuum Solarkollektoren von Orionsolar. Die Plasma Spectral CPC Vakuum Solarkollektoren.

Ein weiterer Grund sich für den leistungsstarken Plasma Spectral CPC Röhrenkollektor zu entscheiden.

mehr darüber..

Patente & Markenschutz

  • Plasma Spectral

ist eine markenrechtlich europaweit geschützte Marke der Orionsolar Energietechnik Gmbh.

  • KLS Kondensleitsystem

ist geistiges Eigentum der Orionsolar Energietechnik Gmbh. und genießt Erfinderschutz.

Regulärer Verkaufspreis Komplettpaket mit einer Gesamtleistung von 12036 Wpeak.

Position Beschreibung Menge Einzellpreis Gesamtpreis

1

Plasma Spectral™ CPC Röhrenkollektor

Röhrenkollektor Plasma Spectral CPC 24 mit KLS Kondensleitsystem, Heatpipe Verdampfungsbeschleuniger, CPC Reflektoren mit witterungsbeständiger Spezialbeschichtung, Nanoversiegelung mit einem Reflektionsgrad von 90%, Frostsicher bis -50° C, Sammlerkasten in wasserdichter Ausführung, Easyfix Röhrenaufnahmen aus witterungsbeständigen Polyamid, Montagerahmen aus gebürstetem Aluminium, Montageschrauben aus Edelstahl. Bruttofläche 5,12m², Absorberfläche: 6,02m², Aperturfläche: 4,41m², Abmessungen: (LxBxH) 1917x2670x133 mm, Anzahl der Röhren: 24 Stück, Anzahl der CPC Reflektoren: 24 Stück, Röhrenabstand: 110 mm, Durchmesser Sammlerrohr: 1 Zoll, Sammleranschluss: 22 mm Kupfer, Sammlerinhalt: 2,26 Liter, Prüfdruck: 10 Bar, Gewicht: 81 Kg., Spitzenleistung 3009 Wpeak, Solarkeymark zertifiziert, Bafa gelistet , Hagelprüfzertifikat und Drucklastzertifikat.

4 Stk.

1.290,00

5.160,00

2

Aufständerung

Flachdach - Aufdach Montagegestell 12-teilig aus gebürsteten Aluminium für einen Neigungswinkel von 45°, kürzbar für alle Neigungswinkel, Profile mit Längsrillenverstärkung für höchstmögliche Verzugsstabilität, Montageschrauben aus Edelstahl

4 Stk.

149,00

596,00

3

Wärmeleitpaste

Silikonfreie Wärmeleitpaste 100g. für silikonsensitive Anwendungen aus synthetischen Polymeren für eine schnelle und wirkungsvolle Wärmeableitung, hochtemperaturbeständig, trocknet nicht aus und verhärtet nicht.

4 Stk.

12,00

48,00

4

Klemmringverschraubung 90 Grad

Messing Klemmringverschraubung für den Anschluss der Solarleitung an den Kollektor mit Schneideringen für Kupferrohr 22 mm, 90 Grad Winkelausführung, max. Betriebsdruck 16 bar, Betriebstemperatur 300° C , Messing nach EN12164/12165: CW 617 N, DVGW Deuschland geprüft.

2 Stk.

8,90

17,80

5

Klemmringverschraubung gerade

Messing Klemmringverschraubung für die Kollektorverbindung mit Schneideringen für Kupferrohr 22 mm, gerade Ausführung, max. Betriebsdruck 16 bar, Betriebstemperatur 300° C , Messing nach EN12164/12165: CW 617 N, DVGW Deuschland geprüft.

3 Stk.

7,90

23,70

6

Solarstation mit Pumpengruppe

Oventrop 2 Strang Solarstation- Pumpengruppe LH-130 mit Entlüftereinheit, Sicherheitsgruppe und Hocheffizienzpumpe Wilo Yonos Para ST 25/7/PWM, komplette vormontierte und auf Dichtheit geprüfte Einheit für den Solarkreislauf. Anschluss für Klemmringverschraubung zum Solar-Vor- und Rücklauf, Anschlussmöglichkeit eines Ausdehnungsgefäßes an der Sicherheitsgruppe. Kugelhahn mit integriertem Sperrventil und Thermometer, Durchflussmesser mit Schauglas und einer Skala von 2-14 L/min mit Absperrung, Sicherheitsgruppe mit kompletter Füll und Spüleinheit, Entleerungskugelhahn, Manometer 10 bar, Sicherheitsventil 6 bar mit einem Abgang G ¾ " AG zum Ausdehnungsgefäß, Wandmontagevorrichtung mit zweigeteilten Formisolierschalen, Rohrabstand zwischen Vor- und Rücklauf 100 mm, Abmessungen: (BxHxT) 365 x 200 x 220 mm.

1 Stk.

309,00

309,00

7

Solarsteuerung

Solarsteuerung smart Sol in der Ausführung Top für Trinkwassererwärmung und Heizungsunterstützung, Betrieb von 2 Kollektorfeldern oder bis zu 3 Speichern, mit 6 Eingängen von Temperaturfühlern und 3 Ausgängen mit freier Zuordnung, Inbetriebnahme Assistenten, 24 hydraulische Schemen bereits vorinstalliert, vollgrafisches TFT Farb Display, umfassendes Datalogging und Fernzugriff über USB, Kartenslot für Simkarte zur Datenspeicherung. Geprüft nach den Richtlinien 2006/95/EG, 2004/108/EG, 2001/95/EG.

1 Stk.

219,00

219,00

8

Ausdehnungsgefäß

Zilmet Zilflex Solar Plus Membran-Druckausdehnungsgefäße mit Füßen für eine Wand oder Bodenmontage nach Druckgeräterichtlinie 97/23/EG und DIN EN 13831 für den Einsatz in geschlossenen Solaranlagen nach DIN EN 12976 und ENV 12977 (DIN 4757). ZILAN HT Membrane geprüft nach DIN EN 13831 mit EGBaumusterzertifikat. Gesamtvolumen: 35 Liter, Durchmesser: 380 mm, Bauhöhe: 400 mm, Systemanschluss: G 3/4".

1 Stk.

69,00

69,00

9

Kappenventil

Kappenventil mit Anschlusseinheit für Zilmet Ausdehnungsgefäß in Ganzmetalausführung, Überwurf 3/4", Abgang mit Aussengewinde 3/4", Absperrhahn und Entleerungsventil.

1 Stk

12,90

12,90

10

Wärmeträgerflüssigkeit

Wärmeträgerflüssigkeit Antifrogen SOL HT in der Originalabfüllung von GHZ Gerling Deutschland ohne Propylenglykol, bassiert auf höher siedenden physiologisch unbedenklichen Glykolen, Eingestuft in WGK Klasse 1, hochverdampfungssicher mit einem Siedepunkt von über +280 °C und einem Stockpunkt von - 28° C, Fertiggemisch mit einem Inhalt 20 Liter.

40 Ltr.

119,00

238,00

Zwischensumme:

6.693,40

+20% Mwst:

1.338,68

Gesamtpreis:

8.032,08


Förderbeispiel größenabhängige Basisförderung Bafa Deutschland

Komplettpaket mit 12 kW Leistung und einer Bruttokollektorfläche von 20,48m² laut aktueller Preisliste 2017:

8.032,08 Euro

Abzüglich Aktionsrabatt von 32%:

- 2.642,08 Euro

Aktueller Aktionspreis:

5.390,00 Euro

Abzüglich Bafa Förderung - 140,00 Euro pro angefangenen m² Bruttokollektorfläche:

- 2.940,00 Euro

Gesamtkosten Komplettpaket nach Abzug Aktionsrabatt und Auszahlung der Bafa Förderung:

2.450,00 Euro

Alle weiteren Informationen zur größenabhängigen Basisförderung der Bafa Deutschland finden Sie hier


Förderbeispiel größenabhängige Inovationsförderung Bafa Deutschland - Gebäudeneubau

Komplettpaket mit 12 kW Leistung und einer Bruttokollektorfläche von 20,48m² laut aktueller Preisliste 2017:

8.032,08 Euro

Abzüglich Aktionsrabatt von 32%:

- 2.642,08 Euro

Aktueller Aktionspreis:

5.390,00 Euro

Abzüglich Bafa Förderung - 150,00 Euro pro angefangenen m² Bruttokollektorfläche:

- 3.150,00 Euro

Gesamtkosten Komplettpaket nach Abzug Aktionsrabatt und Auszahlung der Bafa Förderung:

2.240,00 Euro

Alle weiteren Informationen zur größenabhängigen Inovationsförderung im Gebäudeneubau der Bafa Deutschland finden Sie hier


Förderbeispiel größenabhängige Inovationsförderung Bafa Deutschland - Gebäudebestand

Komplettpaket mit 12 kW Leistung und einer Bruttokollektorfläche von 20,48m² laut aktueller Preisliste 2017:

8.032,08 Euro

Abzüglich Aktionsrabatt von 32%:

- 2.642,08 Euro

Aktueller Aktionspreis:

5.390,00 Euro

Abzüglich Bafa Förderung - 200,00 Euro pro angefangenen m² Bruttokollektorfläche:

- 4.200,00 Euro

Gesamtkosten Komplettpaket nach Abzug Aktionsrabatt und Auszahlung der Bafa Förderung:

1.190,00 Euro

Alle weiteren Informationen zur größenabhängigen Inovationsförderung im Gebäudebestand der Bafa Deutschland finden Sie hier


Förderbeispiel ertragsbezogene Bafa Förderung Deutschland - Solaraktivhaus

Komplettpaket mit 12 kW Leistung und einer Bruttokollektorfläche von 20,48m² laut aktueller Preisliste 2017:

8.032,08 Euro

Abzüglich Aktionsrabatt von 32%:

- 2.642,08 Euro

Aktueller Aktionspreis:

5.390,00 Euro

Abzüglich Bafa Förderung  0,45 Euro x jährlicher Kollektorertrag x Anzahl der Röhrenkollektoren:

- 4.822,20 Euro

Gesamtkosten Komplettpaket nach Abzug Aktionsrabatt und Auszahlung der Bafa Förderung:

567,80 Euro

Grundlegende Voraussetzungen Bafa Förderung Solaraktivhaus:

Neben einer KfW-Onlinebestätigung durch einen Sachverständigen bzw. zertifizierten Energieberater, die belegt, dass die technischen Mindestanforderungen an den Transmissionswärmeverlust für ein KfW-Effizienzhaus 55 erreicht wurden benötigen Sie auch eine standortbezogene Solarsimulation mit Ihren örtlichen Gegebenheiten wo ein solarer Deckungsanteil von mindestens 50% erreicht wird.

Diese Solarsimulation können Sie zu einer Kostenpauschale von 119,00 Euro inkl. Mwst. vorab bei uns in Auftrag geben. Die Kosten für die Solarsimulation werden Ihnen bei einem Kauf von einem Komplettpaket natürlich wieder rückerstattet.

Alle weiteren Informationen und Voraussetzungen für eine Förderung im Rahmen eines "Solaraktivhaus" der Bafa Deutschland können Sie hier herunterladen.

Alle weiteren Informationen über die KfW finden Sie hier

Eine Schritt für Schritt Anleitung zur Berechnung der ertragsbezogen Bafa Förderung finden Sie hier

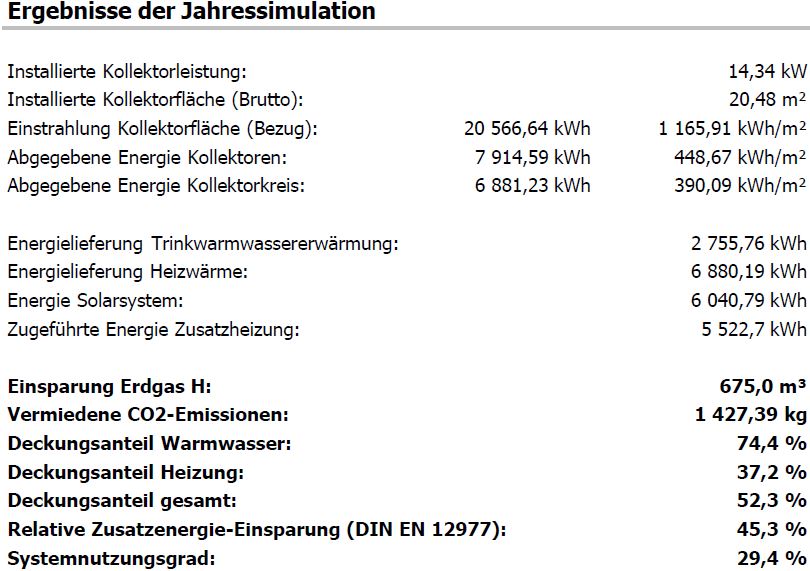

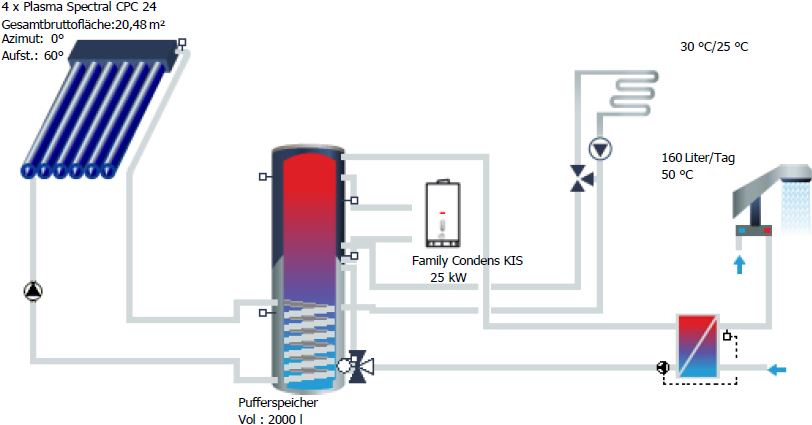

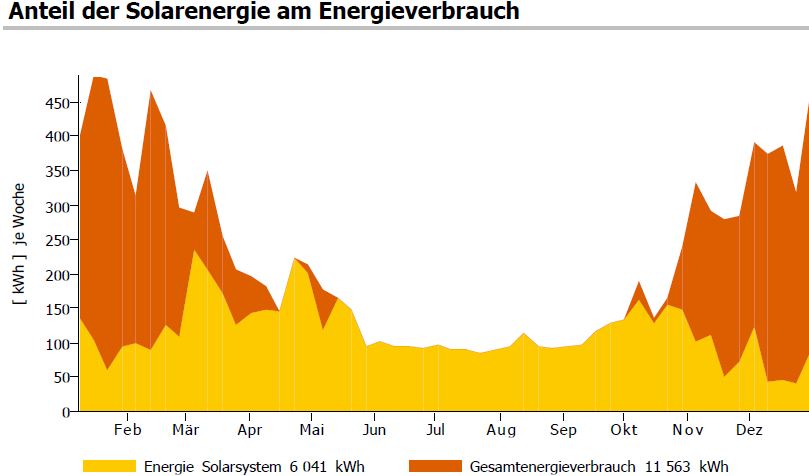

Beispielsimulation 12 kW Aktionspaket - Einfamilienhaus 4 Personen, 160m², Referenzstandort Würzburg

Die Berechnungen wurden mit dem von der Bafa zertifizierten und zur Förderung von Solaranlagen anerkannten Simulationsprogramm für thermische Solaranlagen T-SOL 2016 (R2) durchgeführt. Die Ergebnisse sind durch eine mathematische Modellrechnung mit einer variablen Zeitschrittweite von max. 6 Minuten ermittelt worden. Die tatsächlichen Erträge können aufgrund von Schwankungen des Wetters, des Verbrauchs und anderen Faktoren davon abweichen.

Die für die Bafa Förderung notwendige standortbezogen Solarsimulation nach EnEV, DIN V 4108-6, DIN V 4701-10 und DIN V 18599 mit einer 20 seitigen Dokumentation , erhalten Sie bei einem Kauf eines kompletten Aktionspaketes kostenlos.

Das hier angeführte Aktionspaket um nur 5.390,00 Euro inkl. 20 % Mwst. ist prompt verfügbar. Da es sich jedoch um begrenzte Stückzahlen handelt ist, es möglich, dass Ihr gewünschtes Aktionspaket zu diesem Preis bereits ausverkauft ist.

Nach Bekanntgabe einer gültigen Mwst.UID Nummer erhalten Kunden aus dem EU Raum mit Ausnahme von Österreich dieses Aktionspaket ohne der 20 % enthaltenen Mwst. um 4.491,66 Euro.

Bei Interesse oder Fragen zu diesem Angebot kontaktieren Sie bitte unsere Telefonhotline unter +43(0)7243 51008, oder senden uns unter anfrage@orionsolar.at    eine email. Sie erhalten dann umgehend das gewünschte Angebot  mit der weiteren Vorgangsweise bei einer eventuellen Bestellung.

Unsere aktuelle und gesamte Preisliste 2017 finden Sie hier.

Das Solarkeymark Zertifikat mit den festgestellten Ertragswerten können Sie als PDF File hier herunterladen.
